Opis
Męski prostyżeński 90°
M12M12, 4-piny
Nr art. 7005 – M12 Lite – (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla |
1 m |
| Moment obrotowy |
0,6 Nm |
| Typ montażu |
włożone, przykręcone |
| Family construction form |
M12 |
| Gwint |
M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) |
10 mm |
| Materiał |
PUR |
| Rozwartość klucza |
SW13 |
| Stopień ochrony (EN IEC 60529) |
IP65, IP66K, IP67 |
| Moment obrotowy |
0,6 Nm |
| Typ montażu |
włożone, przykręcone |
| Family construction form |
M12 |
| Gwint |
M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) |
10 mm |
| Materiał |
PUR |
| Rozwartość klucza |
SW13 |
| Stopień ochrony (EN IEC 60529) |
IP65, IP66K, IP67 |
| Norma produktu |
DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. |
250 V |
| Napięcie robocze DC maks. |
250 V |
| Napięcie robocze AC (UL) |
30 V |
| Napięcie robocze DC (UL) |
30 V |
| Prąd roboczy na styk maks. |
4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy |
włożone, przykręcone |
| Stopień zanieczyszczenia |
3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) |
I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady |
Nickeled |
| Powłoka złącza śrubowego |
nickel plated |
| Blokada materiału |
Cynkowy odlew ciśnieniowy |
| Material screw connection |
Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu |
włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. |
-25 °C |
| Temperatura robocza maks. |
85 °C |
| Additional condition temperature range |
depending on cable quality |
Important installation notes
| Note on strain relief |
Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius |
Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement |
, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu |
634 |
| Rodzaj przewodu |
3 |
| Kolor izolacji |
czarny |
| Type of Certificate |
cURus |
Structure | Cable
| Amount stranding |
1 |
| Stranding |
4 wires twisted |
| wire arrangement |
, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth |
36,3 g/m |
| Materiał płaszcz |
PUR |
| Twardość krawędzi osłona |
90 ± 5 Shore A |
| Bez składników (płaszcz) |
bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) |
4,5 mm |
| Tolerance outer diameter (sheath) |
± 5 % |
| Material wire insulation |
PP |
| Amount wires |
4 |
| Outer diameter insulation |
1,25 mm |
| Outer diameter tolerance core insulation |
± 5 % |
| Shore hardness wire insulation |
70 ± 5 Shore D |
| Ingredient freeness wire insulation |
bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) |
42 |
| Diameter of single wires |
0,1 mm |
| Conductor crosssection (wire) |
0,34 mm² |
| Material conductor wire |
Skrętka miedziana, goła |
| Conductor type (wire) |
Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. |
300 V |
| Obciążalność prądowa (norma) |
dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła |
4,8 A |
| Electrical resistance line constant wire |
57 /km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła – żyła) |
2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła – płaszcz) |
2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) |
-40 °C |
| Temperatura robocza maks. (stała) |
80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) |
-25 °C |
| Temperatura robocza maks. (w ruchu) |
80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance |
DIN EN ISO 4892-2 A |
| Odporność na płomień |
UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance |
dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę |
dobre, sprawdzić w zależności od zastosowania |
| Oil resistance |
dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) |
5 x Outer diameter |
| Promień gięcia (w ruchu) |
10 x Outer diameter |
| Liczba cykli gięcia (C-track) |
10 Mio. @ 25 °C |
| Dystans (C-track) |
10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) |
3 m/s @ 25 °C |
| Liczba cykli skręcania |
2 Mio. |
| Skręcanie |
± 180 °/m |
| Prędkość skrętu |
35 Cykle/min |

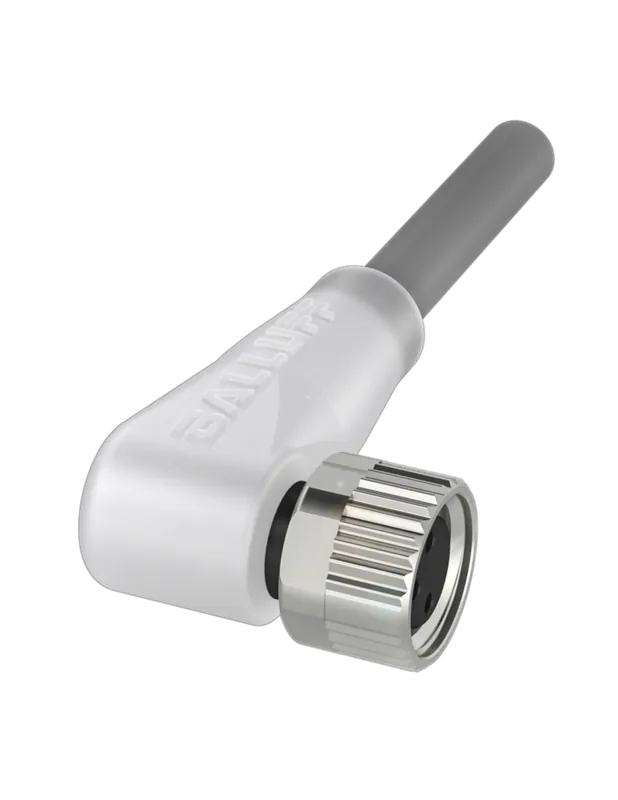

Konektor M12 męski prostyM12 żeński kątowy 4-pinowy, 1 mprzewód PUR
Konektor M12 męski prostyM12 żeński kątowy z 4-pinowym złączem jest uniwersalnym i niezawodnym rozwiązaniem do podłączania czujników, elementów automatyki oraz urządzeń przemysłowych w wymagających środowiskach. Produkt wyposażony jest w przewód o długości 1 metra, wykonany z wysokiej jakości materiałów, które gwarantują trwałość i odporność na czynniki zewnętrzne. Kod produktu: 7000-40121-6340100.
Zastosowanie konektora M12przemysł, automatyka, instalacje maszynowe
Złącza M12 to standard przemysłowy, szeroko wykorzystywany w automatyce przemysłowej, robotyce, liniach produkcyjnych oraz wszędzie tam, gdzie wymagana jest szybka i pewna transmisja sygnałów oraz zasilania. Ten przewód sprawdza się zarówno w aplikacjach stacjonarnych, jak i ruchomych, zapewniając niezawodne połączenie w systemach sterowania, na maszynach CNC, przy czujnikach oraz siłownikach.
Kluczowe cechy i zalety złącza M12 z przewodem PUR
- Wysoka szczelność, odporność na pył i wodęklasy ochrony IP65, IP66K, IP67 zgodnie z EN IEC 60529 umożliwiają stosowanie w trudnych warunkach przemysłowych.
- Solidna konstrukcjaobudowa z wytrzymałego tworzywa sztucznego odpornego na oleje oraz czynniki chemiczne, przewód z płaszcza PUR.
- Bezpieczny montażniklowana powłoka i radełkowane śruby gwarantują pewne połączenie oraz wysoką odporność na wstrząsy oraz rozłączenia.
- Wysoka odporność na zginanie i skręcanieprzewód PUR umożliwia pracę w ruchomych aplikacjach, a liczba cykli zgięcia C-track wynosi do 10 milionów.
- Odporność na promieniowanie UV, płomienie, benzynę i oleje, spełnianie restrykcyjnych norm środowiskowych (bezołowiowe, bez kadmu, bez halogenów).
- Prąd roboczy do 4 A na styk oraz napięcie znamionowe do 250 V zapewniają szeroką kompatybilność z urządzeniami automatyki przemysłowej.
Budowa i schemat połączeńzłącza M12
Oferowany przewód posiada czteropinowe ustawienie sygnałów, które ułatwia korektę połączeń:
- Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Zgodność z normą DIN EN 61076-2-101 (M12)
- Męskie złącze proste, żeńskie złącze kątowe 90°
Wyprowadzenia złączy oznaczone są numeracją i kolorami przewodów (schemat dostępny w galerii zdjęć).
Warunki pracy i wytrzymałość konektora M12
Produkt dostosowany do trudnych warunków środowiskowych. Konektor M12 z powodzeniem stosowany jest zarówno w aplikacjach o dużej wilgotności, narażonych na wibracje, jak i w trudnych warunkach temperaturowychzakres pracy od -25°C do +85°C dla złącz oraz do +90°C dla przewodu (krótkotrwale).
Zalecany do instalacji wszędzie tam, gdzie niezawodność połączeń jest kluczowa dla bezpieczeństwa i prawidłowego działania instalacji przemysłowych.
