Opis

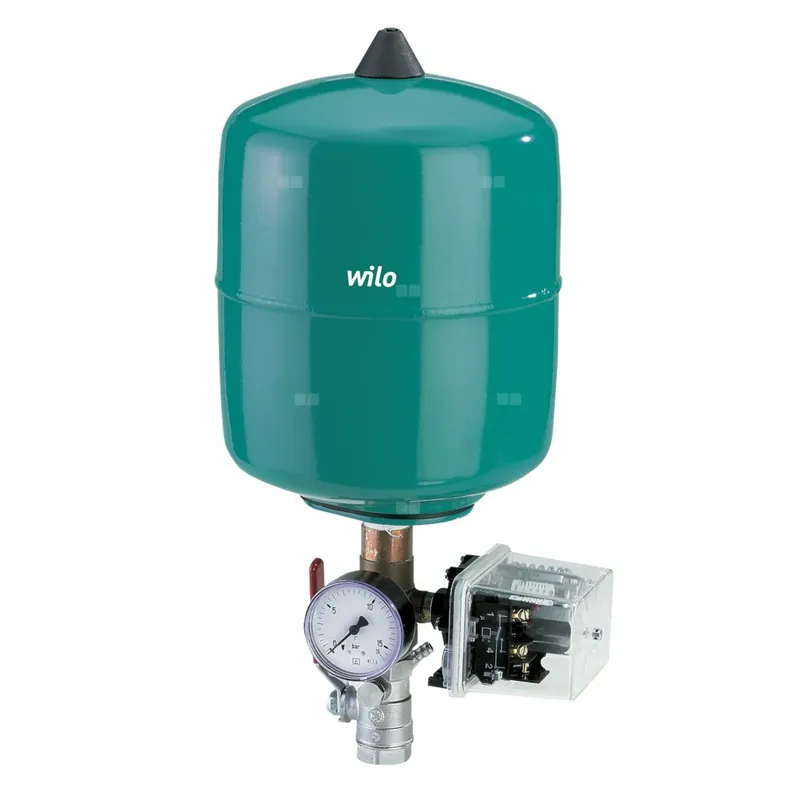

Zestaw montowany z boku na orurowaniu po stronie tłocznej w celu stworzenia układu jednopompowego, pracującego automatycznie w sposób zależny od ciśnienia, w połączeniu z urządzeniem sterującym, analizującym sygnał przełącznika ciśnieniowego.
Założone ciśnieniowe naczynie przeponowe służy do buforowania przecieków.
Zalecenie
Wymagany kabel zasilający należy zapewnić na miejscu.
Zakres dostawy
*Złączki rurowe z brązu lub mosiądzu
*Ciśnieniowe naczynie przeponowe 8 l, PN16
*Manometr 0-16 bar
*Przełącznik ciśnieniowy 0-16 bar
Dane techniczne
*Faza:
*Napięcie znamionowe: 230
*Częstotliwość prądu: 50 Hz
*Max. obciążalność styku: 0,1A(DC13); 16A (AC1 – 230V); 6A (AC15 230V)
*Prąd przyłączenia: 0,55kW (1~230V)
*Kształt styku: Wymiana przez styk (CO)
*Stopień ochrony:
*Zakres pomiaru min.: 0 bar
*Zakres pomiaru maks.: 16 bar
*Maksymalne ciśnienie robocze: 16 bar
*Min. temperatura otoczenia: 0 oC
*Maks. temperatura otoczenia: 70 oC
*Min. temperatura przetłaczanej cieczy: 3 oC
*Maks. temperatura przetłaczanej cieczy: 50 oC
*Rurociąg: Rp ¾
*Pojemność zbiornika: 8 l
*Membrana: Grupa butylowa
*Materiał przyłącza tłocznego:
*Masa: 4,45 kg
*Produkt:
*Nr art.: 2501639
