Opis
B16
Obudowa montowana na powierzchni (wysoka)
Podwójna dźwignia blokująca
IP65
Dane techniczne gwarantowane jedynie dla komponentów Murrelektronik.
Dane techniczne | Instalowanie
| Odejście kablowe | dwuustronny |
Instalowanie | Podłączanie
| Gwint montażowy | M32 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane, ze złączem śrubowym |
Dane techniczne | Dane mechaniczne
| Rodzaj obudowy | Obudowa montowana na powierzchni |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | malowany proszkowo |
| Powłoka blokady | galvanized |
| Materiał uszczelka | NBR |
| Materiał obudowa | Aluminiowy odlew ciśnieniowy |
| Blokada materiału | Stal |
Dane mechaniczne | Dane montażowe
| Rozmiar | B16 |
| Wysokość | 76,5 mm |
| Szerokość | 57 mm |
| Głębokość | 117 mm |
| Sposób zamykania | Podwójna dźwignia blokująca |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 100 °C |
| Kategoria klimatyczna (EN IEC 60068-1) | 40/100/21 |

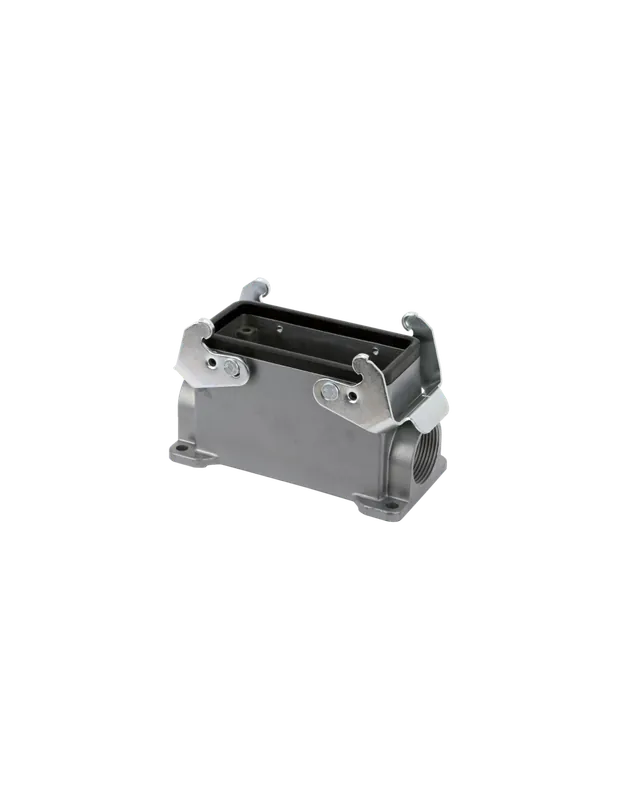

B16Obudowa montażowa powierzchniowa, wysoki profil, IP65 | 70MH-GSFHQ-B02D000
B16 montaż powierzchniowy to solidna i wytrzymała obudowa o wysokim profilu, przeznaczona do zastosowań przemysłowych wymagających wysokiej ochrony przed czynnikami zewnętrznymi. Model 70MH-GSFHQ-B02D000 gwarantuje niezawodność w trudnych warunkach dzięki klasie szczelności IP65, zapewniając ochronę przed pyłem i strumieniami wody.
Zalety i możliwości zastosowania obudowy B16 powierzchniowej
Obudowa aluminiowa malowana proszkowo znajduje szerokie zastosowanie w instalacjach elektrycznych i automatyce przemysłowej, gdzie kluczowe jest niezawodne zabezpieczenie połączeń przed warunkami atmosferycznymi oraz uszkodzeniami mechanicznymi.
- Wysoki profil pozwala na instalację większych złączy i komponentów, zwiększając możliwości aranżacji połączeń.
- Podwójna dźwignia blokująca zapewnia pewne i trwałe zamknięcie, co gwarantuje stabilność oraz bezpieczeństwo użytkowania.
- Dwuustronne odejście kablowe umożliwia wygodne prowadzenie przewodów z dwóch stron obudowy, zapewniając elastyczność instalacji.
- Gwarantowana ochrona dla komponentów Murrelektronik umożliwia integrację w wymagających aplikacjach.
Typowe zastosowania obudowy B16 IP65
Obudowy wysokiego profilu takie jak B16 są wykorzystywane w wielu gałęziach przemysłu:
- Rozdzielnice sterownicze oraz instalacje elektryczne w zakładach przemysłowych
- Złącza przemysłowe w automatyce i systemach sterowania maszynami
- Zabezpieczenia dla przewodów i komponentów w systemach transportowych oraz urządzeniach mobilnych
- Instalacje wymagające wysokiej szczelności oraz odporności na trudne warunki środowiskowe
Solidna konstrukcja i bezpieczeństwo użytkowania
Obudowa wykonana z aluminiowego odlewu ciśnieniowego oraz wyposażona w uszczelkę NBR gwarantuje długotrwałą odporność na uszkodzenia mechaniczne, korozję oraz wpływ czynników chemicznych. Stalowa blokada ocynkowana dodatkowo zwiększa bezpieczeństwo zamknięcia.
Zakres temperatury pracy od -40°C do 100°C sprawia, że obudowa B16 doskonale sprawdza się zarówno wewnątrz budynków, jak i na zewnątrz.
Uniwersalne rozwiązanie dla wymagających aplikacji
Montaż powierzchniowy oraz wymiary (wysokość: 76,5 mm, szerokość: 57 mm, głębokość: 117 mm) ułatwiają integrację w większości popularnych systemów i urządzeń przemysłowych. Gwint montażowy M32 umożliwia szybkie i łatwe podłączenie przewodów oraz zachowanie pełnej szczelności połączenia.
B16 Montaż powierzchniowy, wysoki profil, IP65to niezawodne rozwiązanie, które zapewnia optymalną ochronę i bezpieczeństwo połączeń elektrycznych oraz przemysłowych w wymagających warunkach.
